Dureza ultra alta y resistencia a la flexión
Alta resistencia al choque térmico
Aislamiento eléctrico
Resistencia a altas temperaturas
Los paspasde cerámicos de nitrurde de silison componentes de localización y posicionamiento de ingeniería de precisión fabricados a partir de nitrurde sili(Si3N4), una cerámica de ingeniería avanzada diseñada para entornos mecánicos, térmicos, químicos y eléctricos exigentes.
A diferencia de los pines de clavo de metal convencionales, los pines de cerámica de nitrurde de silicombinan baja densidad, alta dureza, excelente resistencia al desgaste, estabilidad a alta temperatura, resistencia a la corrosión, aislamiento eléctrico y una excelente resistencia al choque térmico. Esta combinación los hace adecuados para aplicaciones donde los pines de fijación de acero ordinario o acero inoxidable pueden no proporcionar la combinación necesaria de resistencia a la temperatura, estabilidad dimensional, resistencia al desgaste o aislamiento eléctrico.
El nitrurde silies particularmente valioso en aplicaciones de alta temperatura y precisión. Su rendimiento mecánico se puede mantener a temperaturas superiores a 1200°C bajo condiciones de aplicación adecuadas, mientras que su baja expansión térmica ayuda a mantener la estabilidad dimensional durante los cambios de temperatura.
El nitrurde de silies una cerámica de ingeniería avanzada sin óxido. Su fuerte Unión covalente y su microestructura cerámica cuidadosamente controlada le dan una inusual combinación de propiedades mecánicas, térmicas, químicas y eléctricas.
Para los pasadores cerámicos, el material se selecciona porque puede proporcionar una alta dureza y resistencia al desgaste mientras permanece considerablemente más ligero que muchas alternativas de metal. El nitrurde silies también aisleléctricamente y no magnético, que es importante en equipos de precisión y sistemas sensibles eléctricamente.
El nitrurde silicombina una alta dureza, una buena resistencia a la flexión y una resistencia a la fractura útil para aplicaciones de posicionamiento y desgaste exigentes.
El material mantiene un rendimiento mecánico útil a temperaturas elevadas y proporciona una excelente resistencia al choque térmico.
El nitrurde siliofrece una fuerte resistencia al desgaste, oxidy muchos ambientes corrosivos cuando el medio químico es compatible con el grado seleccionado.
Si3N4 es una cerámica aislante eléctricamente, por lo que es útil en aplicaciones donde la conducción eléctrica a través de un componente de localización es indeseable.
La densidad relativamente baja del nitrurde de silireduce el peso de los componentes en comparación con muchas alternativas metálicas.
La baja expansión térmica y la buena resistencia al envejecimiento ayudan a los pines cerámicos a mantener su geometría en entornos de temperaturas exigentes.
El rendimiento de un pasde de nitrurde de silidepende del grado de cerámica, la densidad, el proceso de fabricación, la geometría, el acabado de la superficie y la tolerancia dimensional. Las siguientes características explican por qué Si3N4 se selecciona para sistemas de localización y posicionamiento exigentes.
Los paspasde cerámicos de nitrurde de silise pueden fabricar en diferentes diámetros, longitudes, configuraciones de extremo, tolerancias y acabados superficiales. Debido a que los componentes cerámicos son a menudo específicos de la aplicación, las especificaciones finales deben ser confirmadas de acuerdo con el cliente#39; Diseño de ingeniería y condiciones de operación.
| especificación | Opciones típicas/disponibles | personalización |
|---|---|---|
| Material material | Nitde sili/ Si3N4 | La calidad del Material se puede seleccionar según la aplicación |
| Diámetro del diámetro | Diámetros de precisión pequeños a tamaños industriales más grandes | Diámetro personalizado en concordancia con el dibujo |
| Longitud del Pin | Pines de localización cortos para extender geometrías de dowelpin | Longitud de encargo |
| geometría | Cilíndrico plano, biselado, cónico o específico de la aplicación | Geometría personalizada disponible según diseño |
| Configuración final | Extremos planos, biselados, radiados o especialmente diseñados | Disponible según requisitos de aplicación |
| Acabado de la superficie | Molido, fino o pulido | Se especifica de acuerdo con los requisitos de fricción, posicionamiento y desgaste |
| Tolerancia Dimensional | Tolerancia de precisión de acuerdo con el tamaño del componente y la aplicación | control de tolerancia basado en dibujo |
| Color color | Comúnmente gris, gris oscuro o negro dependiendo del grado y proceso del material | Depende de la formulación del material y la ruta de fabricación |
| Temperatura de funcionamiento | Adecuado para aplicaciones de alta temperatura; La capacidad de referencia puede alcanzar alrededor de 1200°C | El límite de trabajo real depende del entorno y el diseño |
| Propiedad eléctrica | Excelente aislamiento eléctrico | Verificación de grado y aplicación disponible |
Diámetro exterior
Longitud total del pin
Tolerancia al diámetro
Tolerancia de longitud
Requerimientos de redony cilindricidad
Tamaño y ángulo del chaflán
Geometría de la punta
rugorugosuperficial
Grado de Material
Requisitos de densidad y propiedad mecánica
Requisitos de embalaje y limpieza
Requisitos en materia de inspección y documentación
Los paspasde cerámicos de nitrurde de silison particularmente adecuados para aplicaciones que requieren una combinación de posicionamiento preciso, resistencia al desgaste, estabilidad a altas temperaturas, resistencia a la corrosión, aislamiento eléctrico y estabilidad dimensional.
Fijación y alineación de las palas de la turbina
Turbocharger rotor de montaje de los pines de localización
Accesorios de tren de válvulas de motor de alta temperatura
Alineación del montaje de la boquilla del cohete
Mecanismo de localización de precisión
Jet engine component fixturing (en inglés)
Pines de fijación de bujía para motores Diesel
Transmisión assembly alignment dowels (en inglés)
Bloque motor y culculata de fijación de pines
Accesorios de montaje de componentes del sistema de freno
Alineación del módulo de batería de vehículo eléctrico
Turbocargger equilibrado accesorios
Pines de alineación de equipos de manipulación de obleas
CVD/PVD cámara de fijación de localización de pines
Equipo de litografía de precisión dowels
IC packaging die-bond fixtures (en inglés)
Alineación de las herramientas de montaje de PCB
Pasadores de fijación aisleléctrica
Alineación del conjunto del instrumento quirúrgico
Fijación de precisión de equipos de diagnóstico
Herramientas de fabricación de dispositivos implantables
Accesorios para el tratamiento farmacéutico
Equipos de automatización de laboratorio
Clavos de localización compatibles con esterilización
CNC de mecanimecanide fijación de los pines de localización
Accesorios de soldadura, herramientas y guías de boquil
Fundición a presión y forja de la alineación de la matriz
Fijación de montaje de herramientas de corte
Soporte de montaje y accesorios de precarga
Jig and fixture construction (en inglés)
Alineación de la raíz de la pala de la turbina de Gas
Fijación de los pines de la vaina del termopar
Instalaciones internas del reactor Nuclear
Equipos de producción de células solares
Alineación del montaje de pila de pila de combustible
Tubos intercambiadores de calor
Pernos de fijación para manipulación de metal fundido
Alineación de los equipos de colada continua
Revestimiento del horno y anclrefrac
Montaje de la matriz de pulvimetalurgia
Localización de dispositivos de pulveritérmica
Hot isostatic pressing (HIP) tooling (en inglés)
Alineación de equipos de procesamiento de alimentos
Fijación de la máquina de llenado de bebidas
dowels para montaje de válvulas sanitarias
Accesorios del sistema Clean-in-place (CIP)
Componentes de localización biocompatibles
Equipamiento compatible con la FDA
La fabricación de clavos cerámicos de nitrurde de silide de alta calidad requiere un proceso sofisticado de múltiples etapas que asegura una densidad óptima, microestructura, precisión dimensional e integridad de la superficie. A continuación se muestraHUACIJULI' Flujo de trabajo de producción integral:
El polvo de nitde silide alta pureza (Si − N −) se selecciona con una distribución de tamaño de partícula controlada (típicamente D50 = 0.5-1.0 ₃ m). Los aditivos de sintericomo el óxido de itrio (Y → O ₂), óxido de aluminio (Al → O₃), y óxido de magnesio (MgO) se mezclan con precisión para promover la sinterien fase líquida y lograr la densicompleta. La mezcla de polvo se somete a molienda de bolas de alta energía para garantizar la distribución homogénea y la morfoóptima de las partículas.
El polvo mezclado se forma en cuerpos verdes cilíndricos utilizando uno de varios métodos dependiendo del diámetro del pin y el volumen de producción:
Prensado isostático en frío (CIP):El polvo se carga en moldes de caucho flexible y se compriuniformemente desde todas las direcciones a presiones de 200-400 MPa, produciendo casi la forma de una red cilíndrica blanks con excelente uniformidad de densidad.
Prensado en seco (Uniaxial):Para la producción de gran volumen de diámetros más pequeños, el polvo se compacta en matrices de acero de precisión a 100-200 MPa.
extru:Para la producción continua de varillas, la pasta de cerámica se extrua a través de matrices de precisión y se corta a la longitud deseada.
Moldeo por inyección (CIM):Para pines de geometría compleja o pequeña, la materia prima de cerámica se moldea por inyección para formar casi la forma de red con una mínima tolerancia de mecani.
Si se utilizan aglutinorgánicos o plastificantes durante la formación, los cuerpos verdes se someten a un ciclo de desaglomertérmico cuidadosamente controlado. Las rampas de temperatura son manejcon precisión (típicamente 0,5-2 °C/min) en una atmósfera controlada para evitar agrietamiento o distorsión ya que los materiales orgánicos se volatilizlentamente y se eliminan.
Los cuerpos verdes de rebote se sinteripara lograr una densidad casi teórica utilizando uno de los siguientes métodos:
Prensado isostático caliente (cadera):Sinteria 1700-1850°C bajo 100-200 MPa de presión de gas de arg, logrando >99.5% de densidad teórica con una estructura de grano fina y uniforme. Este es el método preferido para clavijas de mayor rendimiento.
Sinterización a presión de Gas (GPS):Sinteria 1800-2000°C bajo 1-10 MPa de presión de nitrógeno, lo que permite la densicompleta sin presión mecánica externa mientras se suprime la descomposición Si − N −.
Sinterización sin presión:Sinteriatmosférica a 1700-1850°C en una atmósfera de nitrógeno, adecuado para aplicaciones menos críticas donde se priorila optimización de costes.
La atmósfera de sinterise controla cuidadosamente (típicamente nitrógeno o mezclas de argy nitrógeno) para evitar la descomposición de la fase Si − N − y para promover la formación de alargalarg− -Si − N − granos que mejoran la tenacidad a la fractura.
Las piezas cerámicas sinterizadas se muelen hasta las dimensiones finales con rectificcilíndricnc multieje equipadas con muelas de diamante. El proceso incluye:
Molienda en bruto:Ruedas de diamante gruarse (80-120 grano) eliminar la piel de sinteriy llevar el blanco a casi el diámetro final.
Molienda de semiacabado:Las ruedas medianas (200-400 grit) refinel diámetro y la rectitud.
Acabado rectificado:Las finas ruedas de diamante (600-1500 grit) alcanzan una tolerancia de diámetro final (tan ajustada como ≥ 0,002 mm).
Rectificado por el extremo:Rectirectificado plano de precisión de los extremos de los pines para lograr la tolerancia de la longitud y la perpendicularidad.
Rectificado por chaffer/radio:Los perfiles finales (chaflán, corona, cónico) se mecanisegún las especificaciones.
Para aplicaciones que requieren superficies ultra lisas, los pines de tierra se someten a procesos de superennobleadicionales:
Láminas:El lapeo de precisión con el slurry de diamante logra una rugosuperficial de hasta Ra 0,1 μm.
Pulido:El pulido Final con sílice coloidal o suspensión de nanodiamante produce superficies de acabado en espejo (Ra < 0,05 μm) para semiconductores y aplicaciones ópticas.
Acabado vibratorio:Tuma a granel con bordes de rebabde medios cerámicos y proporciona un acabado superficial consistente en todos los lotes de producción.
Cada lote de producción se somete a un riguroso control de calidad:
Inspección Dimensional:CMM (máquina de medición de coordenadas) y láser micrómetro de verificación de diámetro, longitud, redon, rectitud, y perpendicularidad.
Rugode de la superficie:Medición del profilometro para confirmar el cumplimiento de la especificación Ra.
Verificación de densidad:Archimedes method testing to confirm >99% theoretical density (en inglés).
Análisis de microestructuras:Examen de la estructura y porosidad de los granos mediante SEM (microscopía electrónica de barrido).
Prueba de dureza:Verificación de dureza Vickers por ASTM C1327.
Resistencia a la flexión:Ensayo de flexión de 4 puntos por ASTM C1161 para la calificación de lotes.
Inspección Visual:100% de inspección para defectos superficiales, virutas y grietas bajo aumento.
Los pines acabados se limpian por ultrasonidos en agua deioniy alcohol isopropílico para eliminar todos los residuos de molienda. Cada pin se envuelve individualmente en un embalaje antiestático, sin pelusa o se coloca en bandejcon revestimiento de espuma de precisión para evitar daños en el tránsito. Las bolsas selladas al vacío con desecante se utilizan para envíos sensibles a la humedad. Todas las órdenes incluyen un informe de inspección completo y el certificado de conformidad del material (CoC).
HUACIJULI es un fabricante líder de componentes cerámicos avanzados con una profunda experiencia en el procesamiento de nitrurde sili. Nuestro compromiso con la calidad, la precisión y la satisfacción del cliente nos distingue:
Desde la formulación del polvo crudo hasta el esmerilde de precisión final: cada paso se realiza internamente bajo un estricto control de calidad, garantizando una trazabilidad completa y una calidad constante.
Las capacidades avanzadas de pulido CNC y lapado alcanzan tolerde diámetro tan ajustadas como ± 0,002 mm y acabados superficiales hasta Ra 0,05 ± m, cumpliendo con las especificaciones más exigentes.
Diámetros, longitudes, tolerancias, perfiles finales y acabados de superficies personalizados. Nuestro equipo de ingenieros trabaja directamente con los clientes para desarrollar soluciones óptimas para aplicaciones únicas.
Sistema de gestión de calidad certificado ISO. Cada envío incluye informes dimensionales completos, certificados de materiales y datos de prueba. 100% de inspección en dimensiones críticas.
Línea dedicada a la creación de prototipos para la entrega rápida de muestras y lotes pequeños. Los productos estándar se envían dentro de 5-10 días hábiles; Pedidos personalizados dentro de 2-4 semanas.
Los procesos de fabricación eficientes, los ciclos de sinterización optimiy la producción de alto rendimiento nos permiten ofrecer clavijas cerámicas de alta calidad Si − N − a precios muy competitivos.
Servir a clientes en más de 30 países con logística confiable, soporte técnico sensible y administración de cuentas dedicada para asociaciones a largo plazo.
Nuestro laboratorio interno de materiales cerámicos optimicontinuamente las formulde polvo, los parámetros de sinteriy la microestructura para un máximo rendimiento de pin en aplicaciones específicas.
HUACIJULI es un proveedor con sede en China que ofrece soluciones personalizadas de productos de cerámica y metal refracpara aplicaciones de alta temperatura, junto con equipos de laboratorio, consumibles de laboratorio y productos relacionados con equipos de batería.
Apoyamos los requisitos de componentes cerámicos personalizados basados en dibujos del cliente, dimensiones, especificaciones de materiales y condiciones de aplicación.
Las diferentes aplicaciones requieren diferentes combinaciones de resistencia, resistencia al desgaste, resistencia a la temperatura, aislamiento eléctrico y estabilidad química.
Los paspasde cerámicos de nitrurde de silise pueden desarrollar para aplicaciones de posicionamiento preciso, localización, herramientas y equipos de alta temperatura.
HUACIJULI se centra en soluciones cerámicas y refracrefracpara ambientes exigentes de alta temperatura.
Los clientes pueden proporcionar planos, especificaciones, condiciones de funcionamiento y requisitos de rendimiento para la discusión específica del proyecto.
Apoyamos el desarrollo de muestras, especificaciones personalizadas y soluciones de producto orientadas a proyectos para clientes industriales.
Para los pernos de clavo de cerámica de nitrurde de silipersonalizados, se anima a los clientes a proporcionar el diámetro, la longitud, la tolerancia, la geometría, el acabado de la superficie, la cantidad y el entorno operativo requeridos. Información adicional como la temperatura, la carga, la exposición química y los requisitos eléctricos pueden ayudar a determinar la especificación cerámica adecuada.
Para obtener una cotización precisa y una recomendación de ingeniería, proporcione la mayor cantidad posible de la siguiente información:
Grado de material de nitrurde de silio rendimiento requerido del material
Diámetro del diámetro
Longitud del Pin
Tolerancias dimensionales
Geometría del Pin y configuración del extremo
Rugode de la superficie o requisito de acabado
Temperatura de funcionamiento
Carga mecánica y condición de contacto
Frecuencia de montaje o movimiento
Medio químico o ambiente corrosivo
Requisito de aislamiento eléctrico
Cantidad y demanda anual
Requisitos de embalaje y limpieza
Se requieren documentos de inspección o informes de ensayo
R:Los paspasde cerámicos de nitrurde de silison componentes de alineación y localización de precisión utilizados en la industria aeroespacial, automotriz, de semiconductores, médica e industrial. Se destacan en aplicaciones que requieren estabilidad a alta temperatura (hasta 1200°C+), aislamiento eléctrico, resistencia química, propiedades no magnéticas o biocompatibilidad — entornos donde los pines de clavije de acero o carburfallarían.
R:Las clavos cerámicos de nitrurde de silimantienen su resistencia mecánica a temperaturas de funcionamiento continuas superiores1200°C (2192°F). En atmósferas inertes o de nitrógeno, pueden soportar temperaturas de hasta1400°C (2552°F). La dureza y resistencia al desgaste del Si₃N₄ se encuentran entre las más altas de todas las cerámicas de ingeniería, incluso a temperaturas elevadas.
R:Si − N − los pines son aproximadamente40% más ligeroQue el acero (densidad ~ 3,2 g/cm ² vs 7,8 g/cm ²), significativamente más duro (HV 14-17 vs HV 7-9 para el acero endurecido), aisleléctrico, no magnético, químicamente inerte, y capaz de operar a temperaturas mucho más allá de los límites de cualquier aleación de metal. Mientras que el costo inicial es más alto, la vida útil dramáticamente extendida y la eliminación de problemas de contaminación/mantenimiento a menudo resultan en un menor costo total de propiedad.
R:Absolutamente. HUACIJULI ofrece clavos cerámicos Si₃N₄ totalmente personalizados fabricados para sus requisitos exactos, incluyendo diámetros personalizados (de 0,5 mm a 50+ mm), longitudes, grados de tolerancia, configuraciones de extremo (biselado, redonde, cónico, escalonado), y especificaciones de acabado de la superficie. Simplemente proporcione sus planos de ingeniería o requisitos dimensionales, y nuestro equipo le entregará una solución a medida.
R: HUACIJULI' Las capacidades de precisión del CNC de esmerilado y lapado alcanzan tolerde diámetro tan aprecomo≥ 0,002 mmTolerancias de longitud y− 0,01 mmPara tamaños estándar. Tolertolermás estrictas están disponibles para aplicaciones específicas tras la revisión de ingeniería. Los acabados superficiales tan suaves como Ra 0,05 μm se pueden lograr a través de procesos de superacabado.
R:Sí. El nitrurde de silitiene una resistieléctrica extremadamente alta (>10¹⁴ Ω·cm), alta constante dieléctrica y baja pérdida dieléctrica. Esto hace que los pines de clavos Si − N − sean excelentes aisladores eléctricos, particularmente valiosos en equipos de procesamiento de obleas semiconductores, dispositivos de montaje electrónico, y cualquier aplicación donde el aislamiento eléctrico entre componentes es crítico.
R:Sí. El nitrurde de silies inherbiocompatible y no tóxico. Las clavijas cerámicas Si₃N₄ son adecuadas para su uso en equipos de procesamiento sanitario, líneas de producción de alimentos y bebidas, montaje de dispositivos médicos y fabricación farmacéutica. El material no lixivia sustancias nocivas y puede soportar ciclos de esterilirepetidos (autoclave, radiación gamma, esterilizantes químicos) sin degradación.
R:Los tamaños de catálogo estándar normalmente se envían dentro5-10 días hábilesDe stock o producción. Los pines diseñados a medida generalmente requieren2 a 2 semanasDependiendo de la complejidad, cantidad y programa de producción actual. La fabricación acelerada está disponible para necesidades urgentes - por favor póngase en contacto con nuestro equipo de ventas para presupuestos de plazos de entrega específicos.
R:Mientras que Si₃N₄ tiene una excelente resistencia a la fractura para una cerámica, debe ser manejcon cuidado durante la instalación. Evite la carga por impacto o el martilleo. Utilice un prensfit arbor o prensa hidráulica para los ajustes de interferencia. Asegúrese de que las perforaciones estén limpias y tengan el tamaño adecuado. El bajo coeficiente de fricción de Si − N − facilita la inserción suave. Para obtener información específica sobre la instalación, consulte HUACIJULI' Equipo de soporte técnico.
R:Sí, HUACIJULI proporciona cantidades de muestra para fines de prueba y evaluación. Animamos a los clientes a solicitar muestras para verificar la precisión dimensional, ajuste y rendimiento en su aplicación específica antes de realizar pedidos de producción completos. Póngase en contacto con nuestro equipo de ventas con sus necesidades para organizar la entrega de muestras.

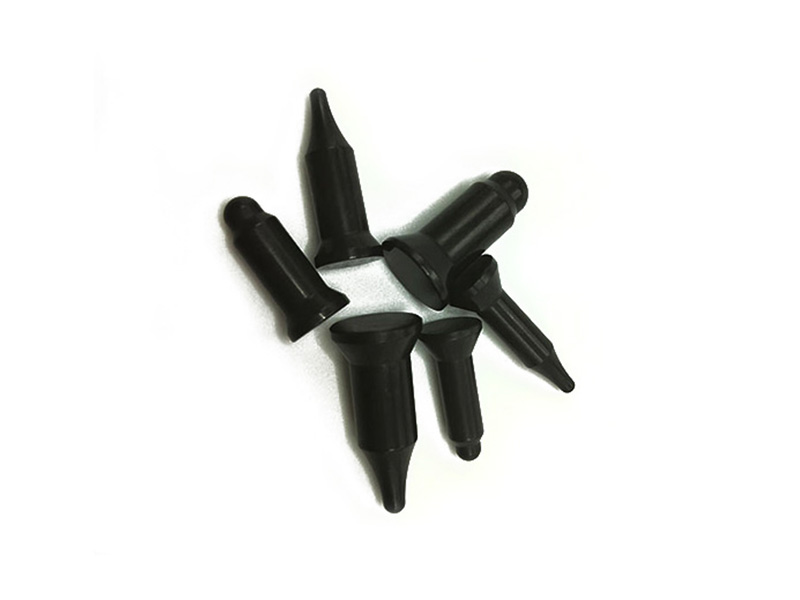

M4-M5-M6-M8-M12--M14 (round head \ pointed head)
Silicon nitride ceramic dowel pins specifications and models | ||||
Serial number | model | Bottom diameter | high | Remark |
1 | M4 round head | Ø12mm | 28mm | No punch hole |
2 | M5 round head | 26.5mm | ||
3 | M6 round head | 25.9mm | ||
4 | M8 round head | 25.75mm | ||
5 | M10 round head | Ø16mm | 28.8mm | |
6 | M12 round head | 31.1mm | ||
7 | 7/16 round head | 30.65mm | ||
8 | M4 pointed | Ø12mm | 29mm | |
9 | M5 pointed | 30mm | ||
10 | M6 pointed | 31.5mm | ||
11 | M8 pointed | 31.5mm | ||
12 | M10 pointed | Ø16mm | 34.5mm | |
13 | M12 pointed | 35.8mm | ||
14 | M6 internal thread hole | Ø7mm | 19.991mm | Punching with thread and positioning groove |
15 | M8 internal thread hole | Ø8.9mm | 22.95mm | |
16 | M10 internal thread hole | Ø10.9mm | 26.6mm | |
Support personalized customization.
| Part No. | Diameter (mm) | Length (mm) | Diameter Tolerance | Length Tolerance | Surface Finish |
|---|---|---|---|---|---|
| SN-DP-0100 | 1.0 | 5 – 20 | ±0.002 mm | ±0.01 mm | Ra 0.2 μm |
| SN-DP-0150 | 1.5 | 6 – 25 | ±0.002 mm | ±0.01 mm | Ra 0.2 μm |
| SN-DP-0200 | 2.0 | 8 – 30 | ±0.002 mm | ±0.01 mm | Ra 0.2 μm |
| SN-DP-0300 | 3.0 | 10 – 40 | ±0.003 mm | ±0.01 mm | Ra 0.2 μm |
| SN-DP-0400 | 4.0 | 12 – 50 | ±0.003 mm | ±0.02 mm | Ra 0.2 μm |
| SN-DP-0500 | 5.0 | 15 – 60 | ±0.003 mm | ±0.02 mm | Ra 0.2 μm |
| SN-DP-0600 | 6.0 | 15 – 80 | ±0.005 mm | ±0.02 mm | Ra 0.2 μm |
| SN-DP-0800 | 8.0 | 20 – 100 | ±0.005 mm | ±0.02 mm | Ra 0.2 μm |
| SN-DP-1000 | 10.0 | 25 – 120 | ±0.005 mm | ±0.03 mm | Ra 0.2 μm |
| SN-DP-1200 | 12.0 | 30 – 150 | ±0.005 mm | ±0.03 mm | Ra 0.2 μm |
| SN-DP-1500 | 15.0 | 35 – 150 | ±0.008 mm | ±0.05 mm | Ra 0.2 μm |
| SN-DP-2000 | 20.0 | 40 – 200 | ±0.01 mm | ±0.05 mm | Ra 0.4 μm |
| SN-DP-2500 | 25.0 | 50 – 200 | ±0.01 mm | ±0.05 mm | Ra 0.4 μm |
Si tiene alguna sugerencia o pregunta, por favor contáccon nosotros.
